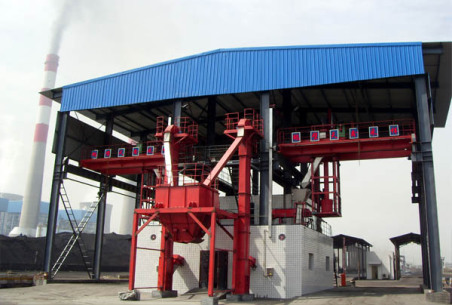

CY系列桥式采样机
一、产品概述
CY系列桥式汽车、火车采样机是近年来对煤采样要求的提高和被采样煤量的增大，而专门设计的一种新型静止煤炭和颗粒物料的多级采样设备。分为单跨单采、单跨双采、单跨多采；双跨单采、双跨双采、双跨多采等多种工作方式。该设备避免了人为误差，无偏倚，提高了精密度，同时效率高，节省劳动力，安全性能可靠。广泛应用于煤炭、焦化、电力、冶金、化工、港口、商检等行业和部门。产品的设计参照国际标准ISO和国家标准GB/T19494《煤炭机械化采样》、GB474《煤样的制备方法》、GB475《商品煤样采取方法》等标准和文献。
二、主要特点
1.设备的采样、放料、送料、除铁、破碎、缩分、收集全部一体化完成，保证了所采集样品的真实性和代表性，经检验无系统偏差，精密度符合国标要求。
2.采样车辆进入采样区后可任意选点进行采样，采样无死角。保证了所采样样品的公平性和公正性。
3.本机具有自动清洗功能，无障碍，能确保所采子样不污染。
4.采样头特殊设计，具有钻取、切割、破碎和缩分等功能，并且头部镶有硬质合金刀片和耐磨层，保证了采样头的采样效果和寿命，全平面、全断面任意采样，提高了工作效率。不受环境和气候条件的限制。
5. 全方位限位装置，保证了设备的稳定运行，安全性高，能达到安全生产的要求。
6.整机手动/自动两种操作方式，结构紧凑便于操作和维护，维修量低，性能优越。
三、主要技术参数（单跨单采）
工 作 方 式： 齿式螺旋钻取工作方式
采 样 行 程： 0-3000m全断面
有效采样行程： 2200mm
适 应 粒 度： 1-300mm
采 样 样 品： 各种散装物料如原煤、焦炭、精煤、粮食、各种矿石等
适 用 车 型： 各种汽车、火车
采样头直径： 100-425任选
采样工作方式： 任意布点，连续采样
一次采样时间： ≤60秒/次
装 机 功 率： 30KW 380V 50Hz
执 行 标 准： GB474-1996 GB/T19494 GB475-1996等
采样头转速： 约100r/min
升 降 速 度： 0.08m/s
总 高： 12800mm
总 宽： 10000mm
总 长： 18500mm
总 重 量 : 约25T
四、设备结构的组成
采样机主要由基础部分、棚架部分、采样大车部分、采样小车部分、采样头部分、升降部分、螺旋部分、料样收集器、振动给料部分、破碎部分、除铁器、缩分部分、料样收集部分、电器控制部分、限位装置部分、弃料反排系统等部分构成。保证了设备的合理、安全、稳定运行。
