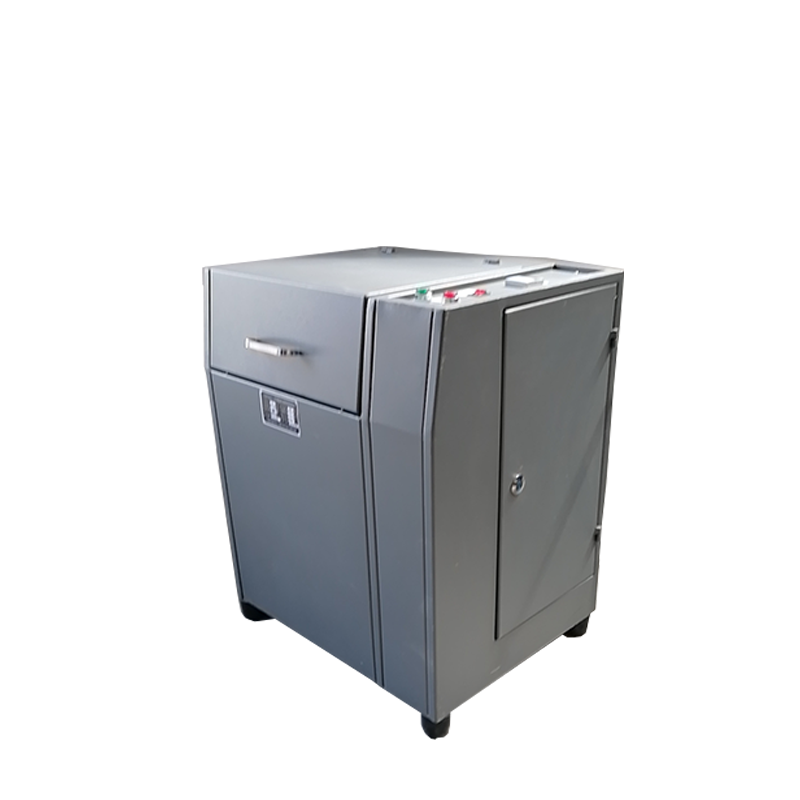

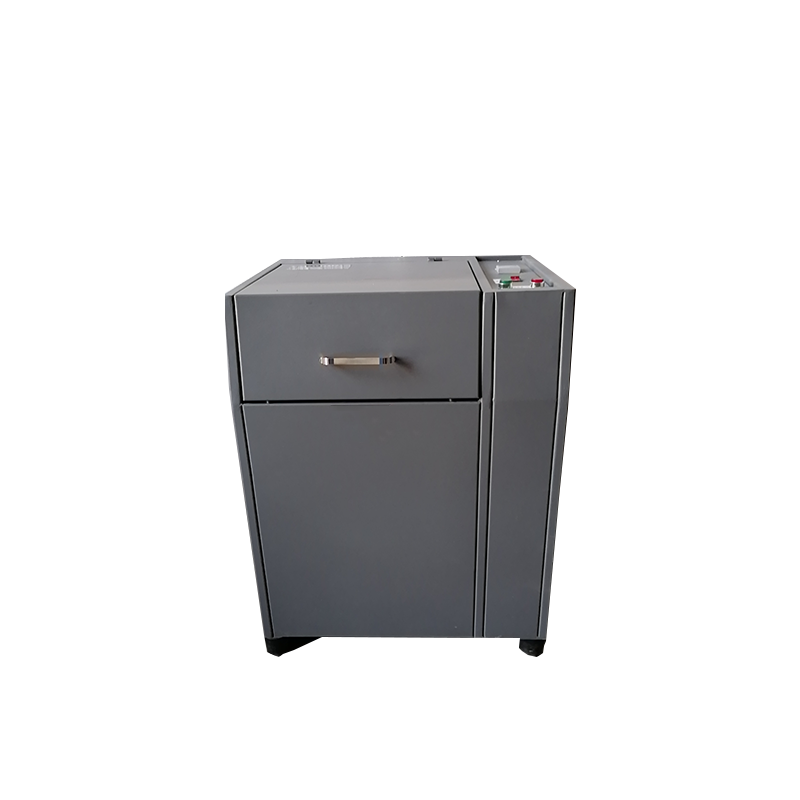

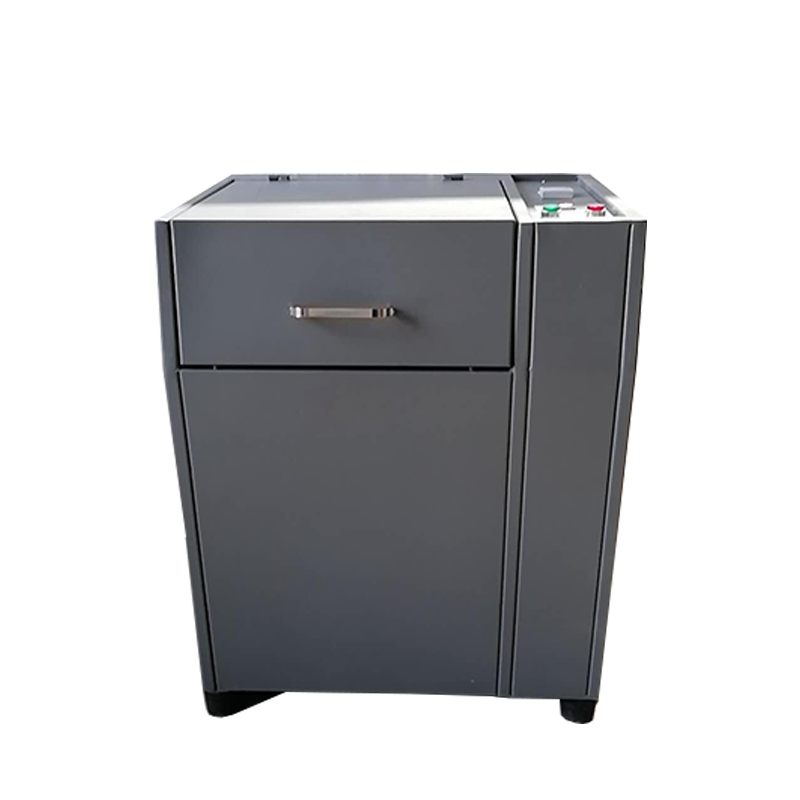

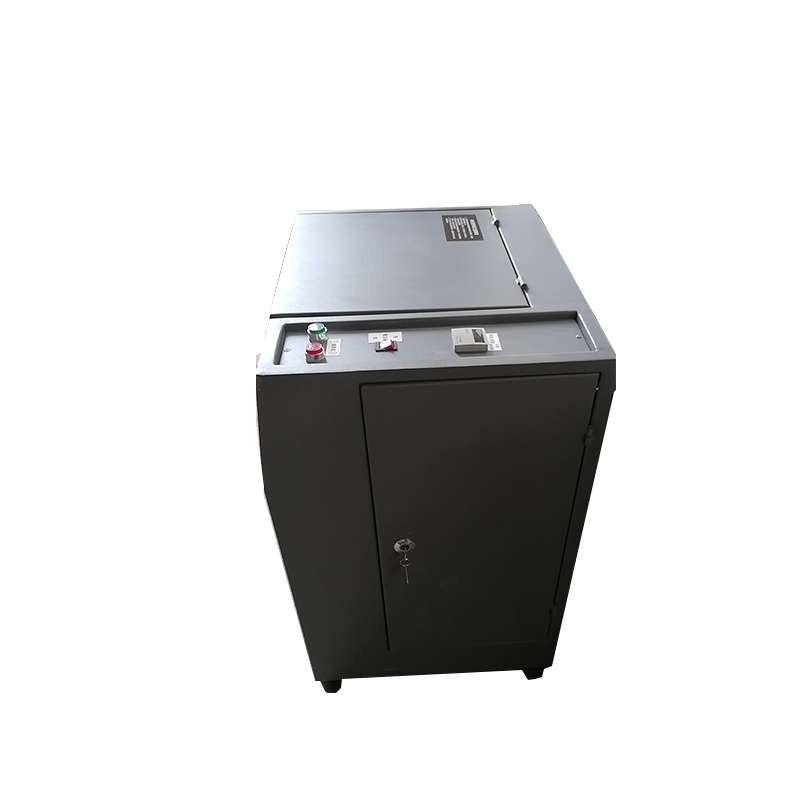

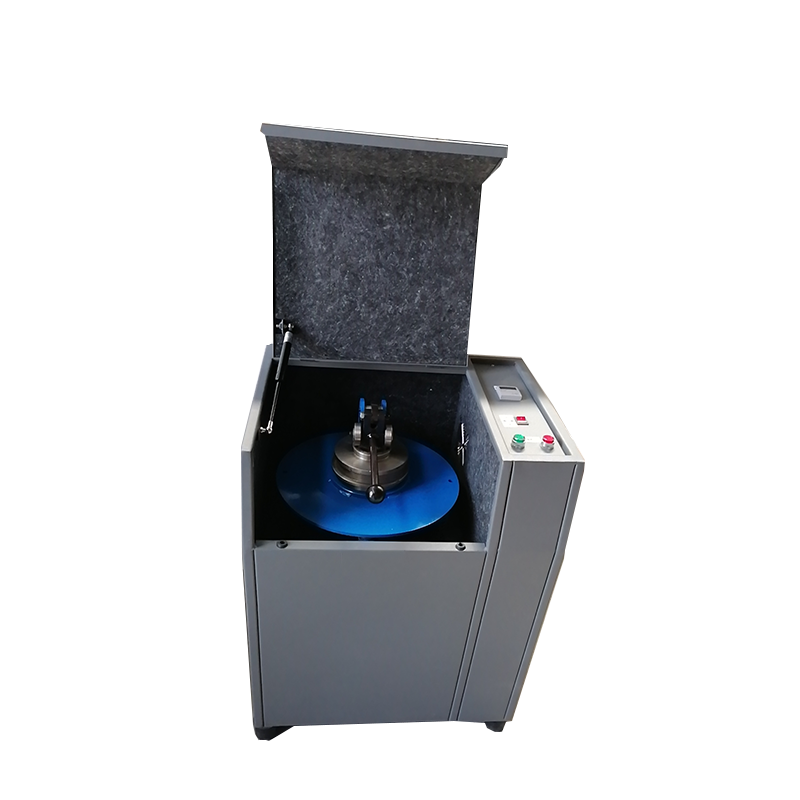

WBGJ系列环保除尘制样粉碎机
一、用途和使用范围
WBGJ系列环保除尘制样粉碎机主要用于对原材料的制粉，以供化验使用。如：煤、焦煤、矸石、石灰石、各种矿石等。其工作方式为震动研磨式。
被研磨物料的最大粒度小于13毫米。
被研磨物料的抗压强度小于800kg/cm2
本机设计合理。结构紧凑，维修方便，操作便捷。在建筑行业、冶金行业、采矿行业、以及煤炭、炼焦、化工、有色金属冶炼等行业化验方面得到广泛应用。
二、结构概述
本机主要有：外壳、底座、减震部分、动力部分、研磨部分、压紧部分等组成。
1.外壳有冷扎板制成。将整个机件包装起来，起到密封、安全和美观作用。
2.底座由良好的吸震材料铸造而成，它可以有效地遏制本机工作时的不稳定和震动。
3.减震部分由优质的弹簧和橡胶组成，弹簧具有高强度、高性能、高弹性的“三高”优点，能有效地把震动减至最低点，而后传递给底座。底座底部装有减震橡胶墩，形成双作用减震效果，可是机器平稳运作，减少震动和噪音。
4.动力部分由电机、偏心锤、支撑钢筒等组成，当电机启动后，带动偏心锤旋转。由于不同心和偏心锤的作用，形成一个高速周体运动，并把这一运动传递给研磨部分。支撑钢筒起着上下连结使用，由于支撑筒是一个封闭的装置，又起到控制因偏心的剧烈震动引起的不安全事故。

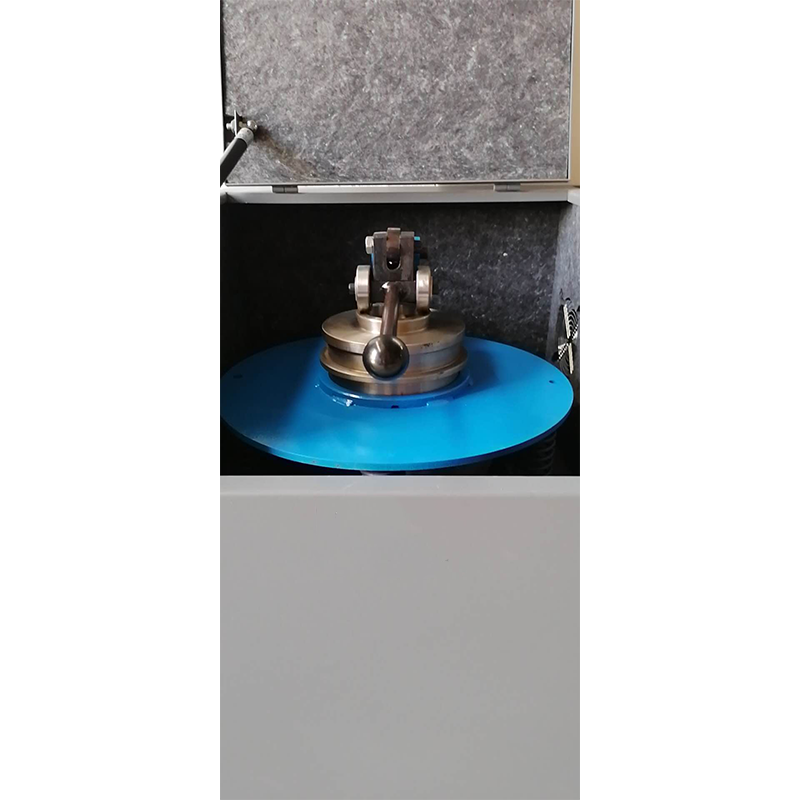

5.研磨部分主要由锅座、破碎锅、破碎环、破碎锤等组成，研磨部分接受了动力部分的动力后，在高速周体运转带动下，破碎环和破碎锤在破碎锅内频繁撞击并研磨，物料即在这种作用下，被撞击并研磨成所要求的细粉末。

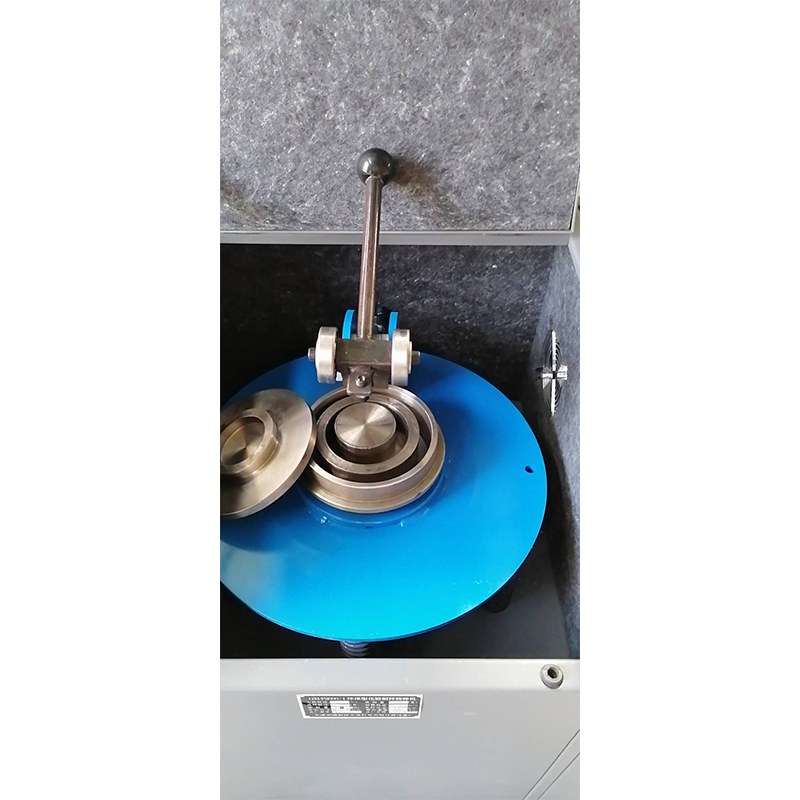

6.压紧装置由压紧杠杆、压紧曲轮或快速压紧组成，其作用是将研磨机件紧紧地固定在震动盘上，使动力有效地传递，并能起到安全作用。本机压紧部分先进，与其它机器有所不同，优点：快速安全、操作简单、上下可调，解决了压紧不安全、慢的现象。
三、安装与试车
机器应安装在避雨的地方，不可露天安装。机器不用地脚螺丝固定，但应放在平整的地面上，四个地脚墩都要平稳着地，以免引起震动和移位。电源线要牢固联结，接地线要安全接地。
本机启动前，要认真了解机器性能，熟悉本机的结构，传动特点，操作程序。检查机壳各部螺栓是否拧紧，电机电源线是否漏电，破碎锅体要牢固放置，压紧部分是否压紧可靠，外壳锁扣要锁紧，待检查完各部装置，并确定无异常时，方可启动机器。

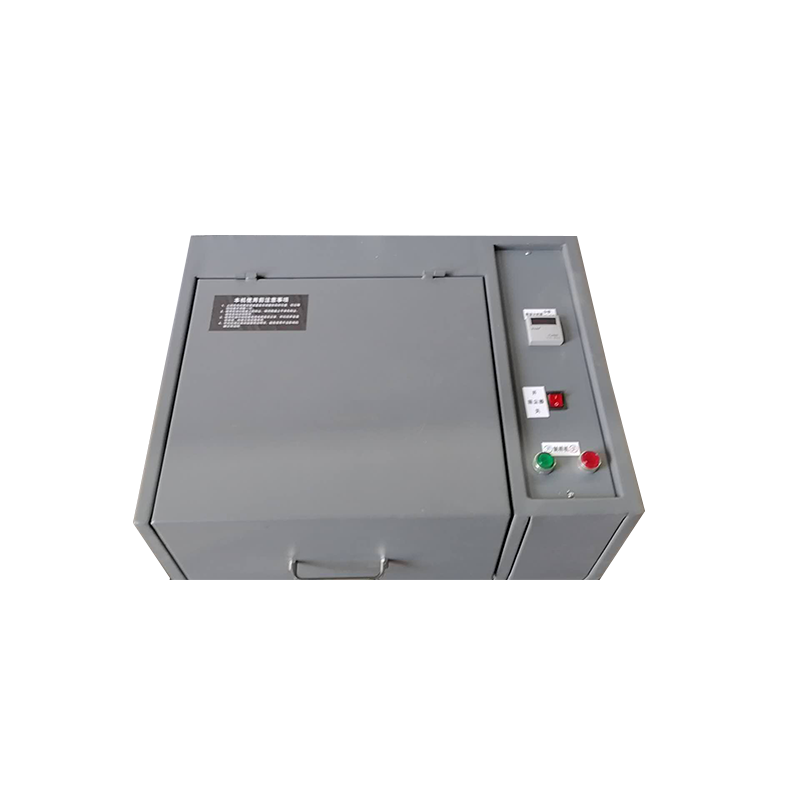

定时制样机优点：只需按动启动开关，机器就会启动，2-3分钟自动停止。不可长期疲劳工作。

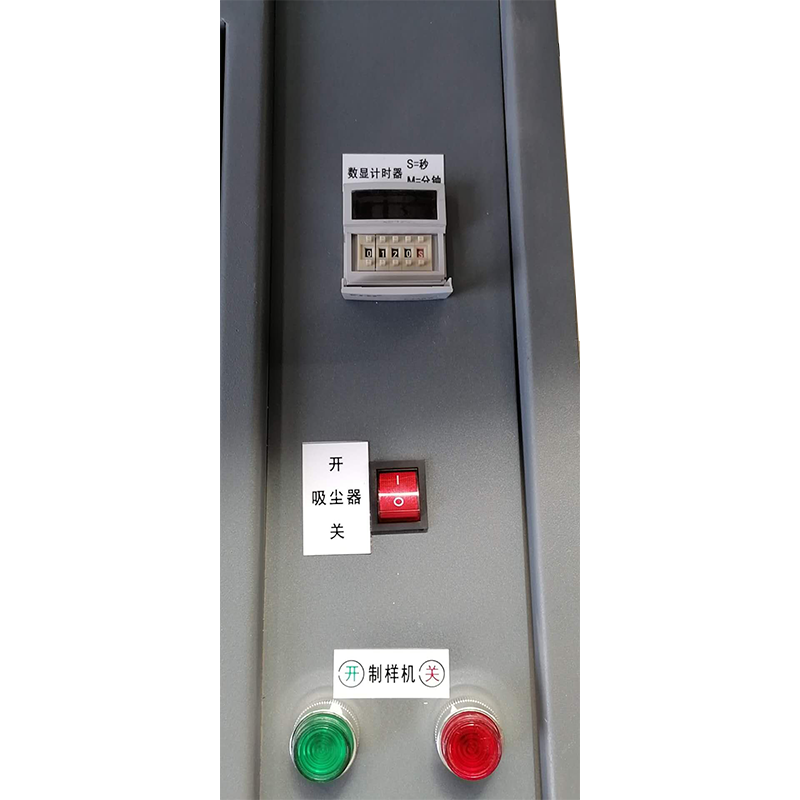

高档定时型：延时继电定时器。S表示秒、M表示分钟。可任意定时。
四、使用注意事项
1.本机启动前，要认真检查机壳各部螺栓是否拧紧，电机电源线是否漏电，破碎锅体要牢固放置，压紧部分是否压紧可靠，待检查各部装置并确定无异常方可启动机器。
2.经常检查破碎锅，破碎环，破碎锤是否平整，如果出现深坑就应及时更换。
3.机器运行时密切关注有无异常噪音，剧烈震动，螺栓松动等现象，如发生异常现象，必须停车检查、检修，试运转正常后方可。
4..更换断裂弹簧时要将6只一起更换或隔开更换2只，不能只更换一只，那样会因为新旧弹簧强度不匀引起再次断裂，出现事故。
除尘机使用说明

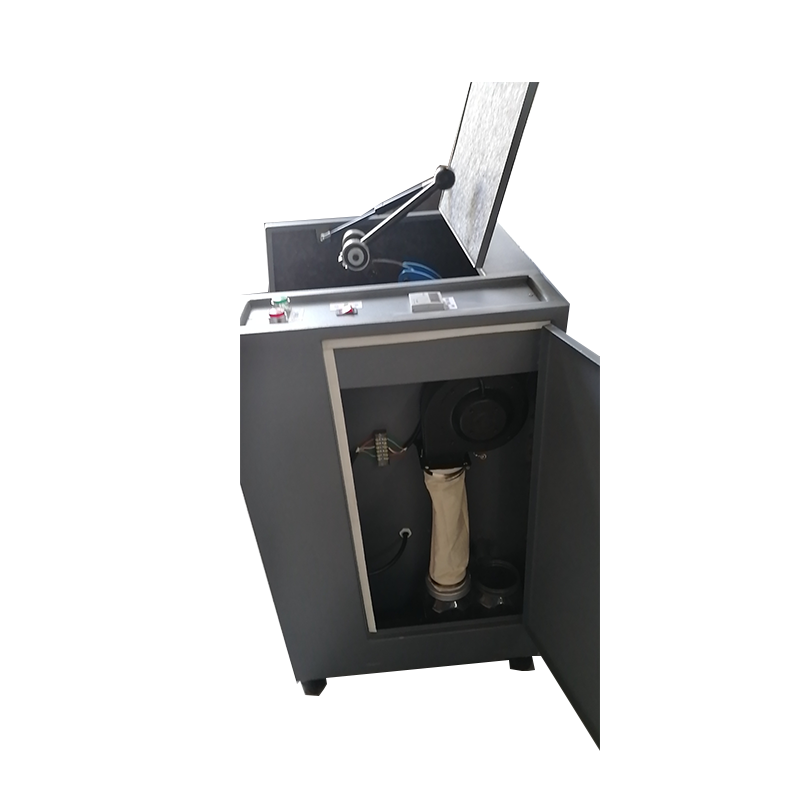

在智能环保型粉碎机的侧面配备了除尘设备，除尘器的下端有两个接灰装置是由一个85W引风机把制样过程中的灰尘直接吸入到灰桶中。除尘器有单独的电源控制部分。与制样机可以分开使用。
1.安装制样机电源时，首先除尘器的转动方向向外排风。
2.除尘器可以单独工作。工作时先打开除尘器再启动制样机开关，待工作完毕后除尘器可以停止也可以继续工作。
3.除尘智能环保型粉碎机的除尘部分有两道排污管道组成，分别为1号和2号接灰桶。智能环保型粉碎机振盘的灰尘排到1号灰桶（灰桶盖是螺旋打开）。振盘下的灰尘排到2号灰桶。
4.定时清除1号和2号灰桶内的灰尘。
