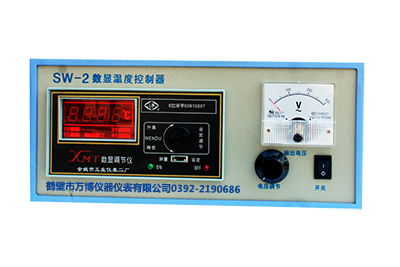

SW-2 数显温度控制器
概述:
SW-2型数显温度控制器用于配合箱形高温电阻炉、定硫炉及其它电加热设备,实现对炉内温度的自动控制,以适应不同的试验项目对升温速度和温度的不同要求。
其主要特点有:
1.温度设定与测量采用数字显示,直观准确
2.采用双向可控硅控制输出,切换无触点,具有使用寿命长,无噪音等优点。
3.具有 PID调节功能,能有效克服炉温过冲现象,使温度控制更准确。
4.输出电压无级调节,可适应不同的升温速度要求。
使用方法:
1.使用前应首先检查控制器的内部接线是否脱落,如有松动应按原理图接好,可控硅管壳与散热器应接触良好,保证元件工作是散热正常。
2.控制器不应放置在具有剧烈震动的场合,控制器内部应保持清洁。
3.按电控器上所标输入(220V),输出位置,将电源与负载接好。

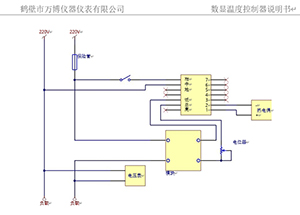

4.控制原理图见下图
5.打开电源开关键,工作指示灯亮,表示电源已接通。
6.顺时针转动电压调节选钮,使电压表指示到合适强度(220v),拨动”数显调节仪”右下方开关到设定(OFF)后, 顺时针转动开关上面的调节选钮,使温度显示到需要设定值;设定后,开关拨到测量( ON),绿灯亮开始工作,温度达到设
定值后红灯亮,停止工作。
常见故障和产生原因:
故 障 | 可能产生的原因 |
调节电位器负载无电流 | 1.电位器损坏 |
2.电源线未接好 | |
3.熔断器熔断 | |
4.可控硅控制极断路 | |
调节电位器电压无变化 | 1.电位器损坏 |
2.模块损坏 |
