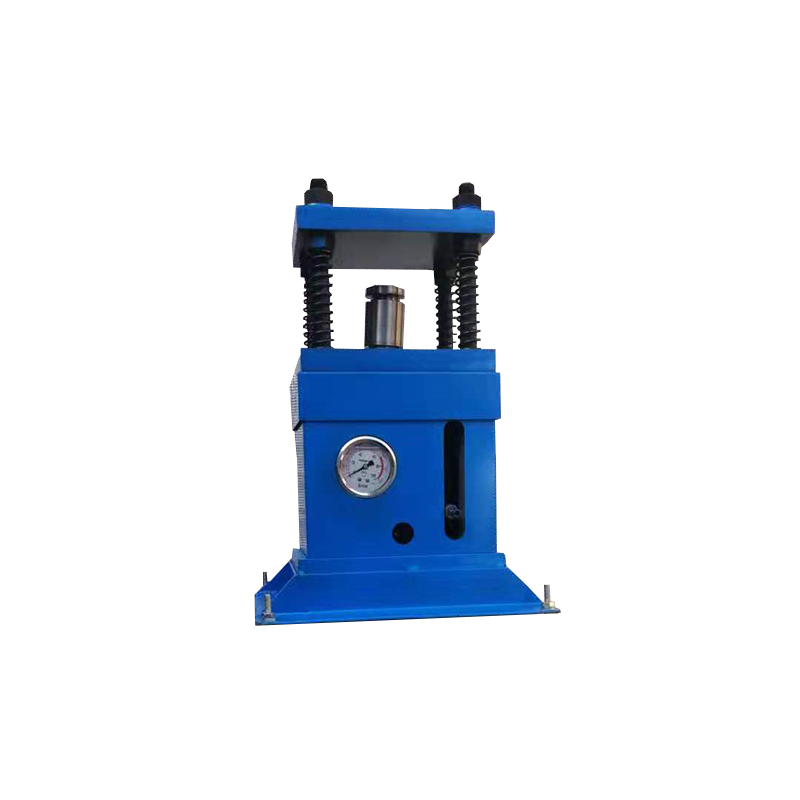

手动液压制片机

产品介绍: 手动式液压制片机,是西药粉、中药粉末、化学制剂等专用压片机,简易方便。压出圆片直径为6mm-60mm之间。结构设计合理,简单易用,压片成型好,紧实不易碎。实用于食品、医药、化工、陶瓷等行业。是为企业单位、大专院校等实验室做科研用的一种非常理想的设备。一、用途: 手动式液压制片机是

在线咨询全国热线
0392-2190686
产品介绍:
     手动式液压制片机,是西药粉、中药粉末、化学制剂等专用压片机,简易方便。压出圆片直径为6mm-60mm之间。结构设计合理,简单易用,压片成型好,紧实不易碎。实用于食品、医药、化工、陶瓷等行业。是为企业单位、大专院校等实验室做科研用的一种非常理想的设备。
一、用途: 手动式液压制片机是一种操作简单、维护方便、使用安全的制样设备,适用于陶瓷、建材、化工、医药等行业实验室的实验制样。有5吨、10吨和20吨、30吨等可选。

二、使用说明:
1、配上各种模具及附件,具有一机多用的作用及安全可靠。
2、油缸(液压千斤顶)处可设装相应压力的压力表;压制模具装配并加入试样粉料,放置到压片机架固定位置进行压制。
3.当压力表的压制压力指针指向相应压力后,即可拧松“卸压螺丝”,即可自动卸压回落。卸压后,拧紧“卸压螺丝”,将被压制粉料的模具拿起,取下并反转下模模具,将模具放回机架固定位置进行二次压制(即脱模压制)
4.当压力表的压制压力指针指向5-10Mpa后,即可拧松“卸压螺丝”,取出模具,在下模模具中拿出试样。

三、技术参数:
参数5T,10T
最大载荷5T,10T
使用液压器5T,10T
手动式液压制片机示意图
1.制片机机架
2.模具固定位置
3.千斤顶
4.摇臂
5.卸压螺丝

 顶板和中板尺寸:220*78(mm)
底板尺寸:220*160(mm)
柱粗:30mm(弹簧柱粗:24mm)
工作面尺寸:140*78mm
顶板和中板之间的高度:默认高度110mm(100mm-230mm可根据要求定制)
 外观尺寸:220*160*370mm(长宽高)
 重量:19(kg)
压片形状:正圆形
压力:5吨-10吨
模具材质:不锈钢(304)、模具钢
机身材质:普通45号钢、不锈钢304
机器有现货,模具需要根据客户要求定制。可定制(10mm、20mm、30mm、40mm、50mm等各种大小的压片)
生产周期:3-5天
机器组件:千斤顶,机身,模具
最大行程125mm 140mm
用油品种10号机械油(已注满)
 压制模具示意图
模具钢模具特点
优点:经过高温处理(淬火),强度高,耐压性高。
缺点:长时间不用会生锈,停放期间抹一些黄油保存最佳!
建议:适用于实验室做各种粉末压片化验测定。
不锈钢模具特点
优点:永久不生锈,韧性好!
缺点:强度低,耐压性低,超压力使用容易变形。
建议:适用于食品、药品粉末压片!
1.上模模具
2.中间模具
3.试样粉料
4.下模模具


三、技术参数:
参数5T,10T
最大载荷5T,10T
使用液压器5T,10T
手动式液压制片机示意图
1.制片机机架
2.模具固定位置
3.千斤顶
4.摇臂
5.卸压螺丝
